Description: A lente plano côncava é uma lente divergente. Uma de suas superfícies é plana, enquanto a outra é uma superfície

$8-128 /Piece/Pieces

Incoterm:	FOB
Quantidade de pedido mínimo:	5 Piece/Pieces
transporte:	Air,Express
porta:	beijing,shenzhen,guangzhou

Contato Agora

Descrição do produto

Atributos do produto

Embalagem & Entrega

Descrição do produto

Atributos do produto

Modelo: PCL-CCRQ

Embalagem & Entrega

Unidades de venda	:	Piece/Pieces
Tipo de pacote	:	pacote de papelão
Exemplo de imagem	:

The file is encrypted. Please fill in the following information to continue accessing it

lente plana côncava



Descrição do produto

A lente plano côncava é uma lente divergente. Uma de suas superfícies é plana, enquanto a outra é uma superfície esférica côncava internamente.

A característica da lente côncava é que a borda é grossa e o centro é fino, portanto, ela não pode convergir a luz em uma imagem real, mas faz com que a luz divirja para fora.

Propriedades

Distância focal negativa, depois que a luz passa, ela se espalha e parece originar-se de um "foco virtual" na frente da lente

Características de imagem, só pode formar uma imagem virtual vertical e ampliada, e esta imagem virtual está localizada no mesmo lado do objeto em relação à lente, não pode ser projetada em uma tela e só pode ser observada através da lente.

Objetivo principal

Várias aplicações comumente usadas, incluindo óptica de laser de alta precisão, redução de imagens médicas, microscopia, telescópios e expansão de feixe, etc.

A CCRQ pode fornecer lentes esféricas, incluindo lentes plano-convexas, lentes duplas convexas, lentes plano-côncavas, lentes bi-côncavas, lentes meniscais positivas, meniscos negativos, lentes duplas acromáticas e lentes asféricas, informe-nos seu designa e desenho

A cobertura de revestimento AR de comprimento de onda UV, VIS e NIR melhora a transmissão de luz e reduz o reflexo

Aplicações da vida real

Binóculos e telescópios

Óculos para corrigir a miopia

Câmeras

Lanternas

Lasers (leitores de CD, DVD)

Como funciona a lente côncava?

Uma lente côncava é exatamente o oposto, com as superfícies externas curvando-se para dentro, fazendo com que os raios de luz paralelos se curvem para fora ou diverjam. Uma lente côncava faz com que os raios de luz paralelos diverjam (se espalhem) de modo que pareçam vir de um ponto atrás da lente - a distância focal.

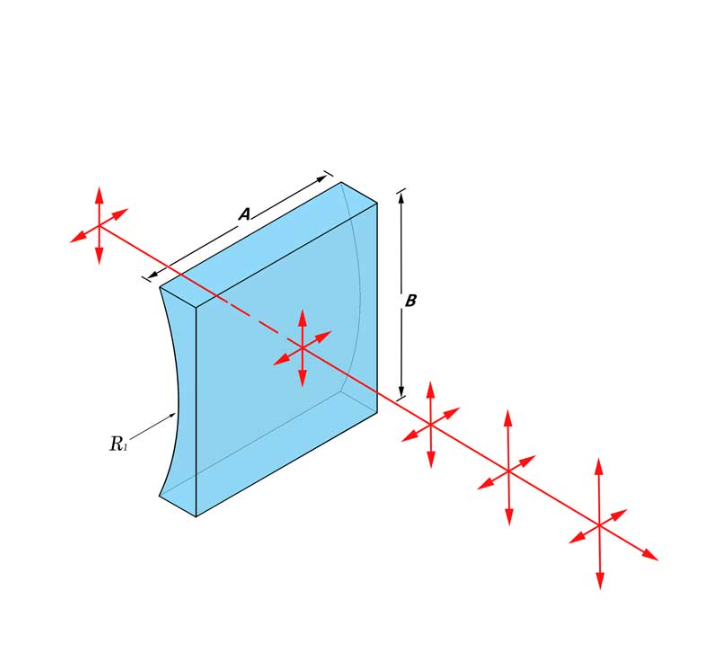

Uma lente cilíndrica côncava é uma lente de mergulho, cuja superfície é uma superfície cilíndrica curvada para dentro. a característica desta lente é que apenas altera a luz em uma direção (a direção axial), mantendo a luz inalterada na direção perpendicular.

Principalmente recursos

Distância focal negativa, após a passagem da luz, ela se espalhará para fora

Imagem assimétrica, funciona apenas em uma dimensão. por exemplo, um espelho cilíndrico côncavo colocado horizontalmente fará com que a luz na direção horizontal diverja, mas a luz na direção vertical passará diretamente sem ser afetada

Objetivo principal

Lentes côncavas cilíndricas estão disponíveis com distância focal positiva ou negativa, ideais para geração de linha de laser ou modelagem de feixe anamórfico para circularizar saídas de laser.

Lentes côncavas cilíndricas, também conhecidas como lentes cilíndricas negativas, focam a luz em uma linha em vez de um ponto, como faria uma lente esférica.

Lentes cilíndricas negativas mais utilizadas em leitura de código de barras, sistemas ópticos de projeção e sistemas de medição a laser e instrumentos ópticos

Revestimento AR opcional disponível com região UV, VIS, NIR

Especificações

Substrate	K9, Fused silica, Sapphire, CaF2,Silicon, Germanium,Znse, ZnS, CDGM optical glass
Size	5-300mm
Thickness tolerance	+0/-0.1mm
Focal length tolerance	+/-1%
S/D	40/20
Surface Flatness	lambda/4
CA	>90%
Bevel	0.2*45degree
Centration	<3'
Coating	AR,BBAR,Metal Coating(Silver, Gold,Aluminum), Dielectric Coating upon request
