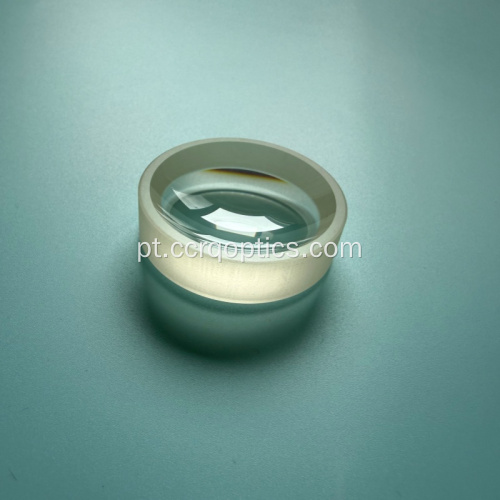

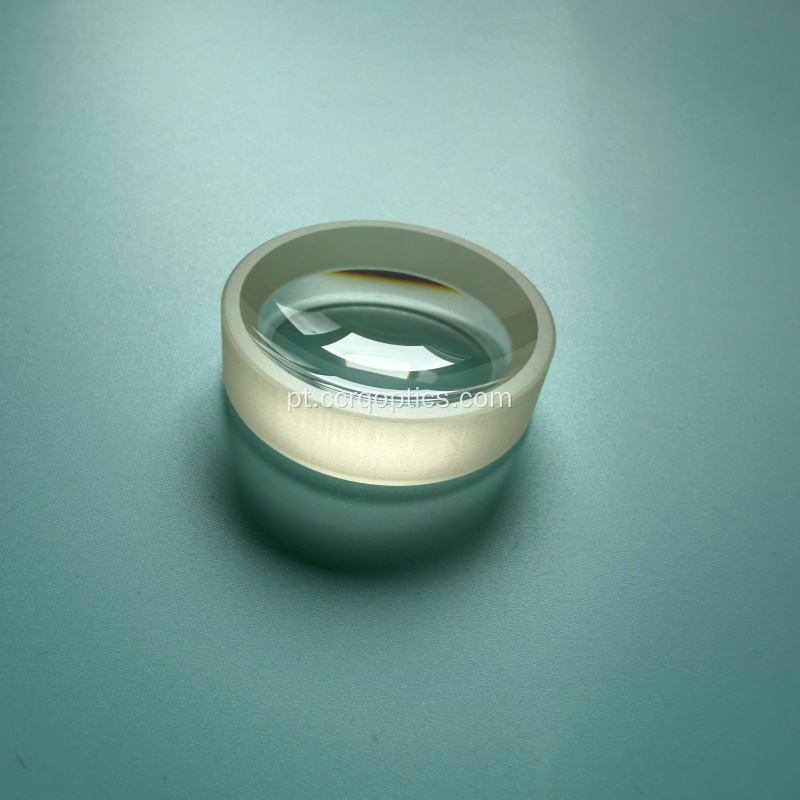

Lente côncava plana de vidro óptico CaF2 / lente bicôncava

Lente côncava plana de vidro óptico CaF2 / lente bicôncava

Name: lente meniscal cilíndrica
Uploaded: 2026-04-07T08:00:25+08:00
Description: Lente plano côncava (lente côncava plana) é uma lente negativa (lente divergente), que consiste em uma superfície

$18-88 /Piece/Pieces

Tipo de pagamento:	T/T
Incoterm:	FOB
Quantidade de pedido mínimo:	10 Piece/Pieces
transporte:	Express,Air
porta:	beijing,guangzhou,shenzhen

Contato Agora

Descrição do produto

Atributos do produto

Embalagem & Entrega

Descrição do produto

Atributos do produto

Modelo: PCL-CCRQ

Embalagem & Entrega

Unidades de venda	:	Piece/Pieces
Tipo de pacote	:	envolvido por bolha na caixa para evitar danos
Exemplo de imagem	:

The file is encrypted. Please fill in the following information to continue accessing it

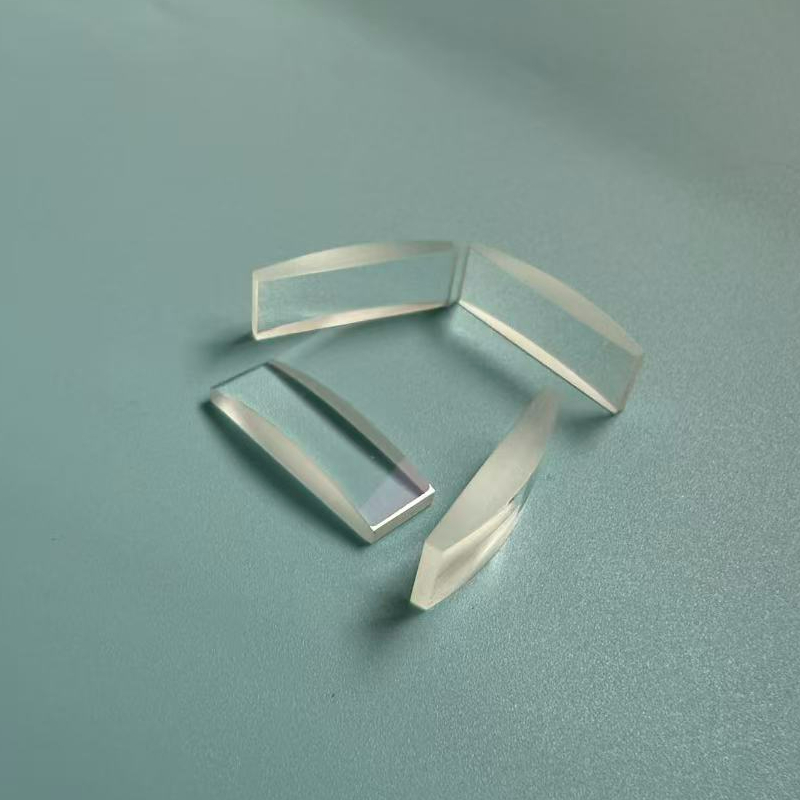

lente meniscal cilíndrica



Descrição do produto

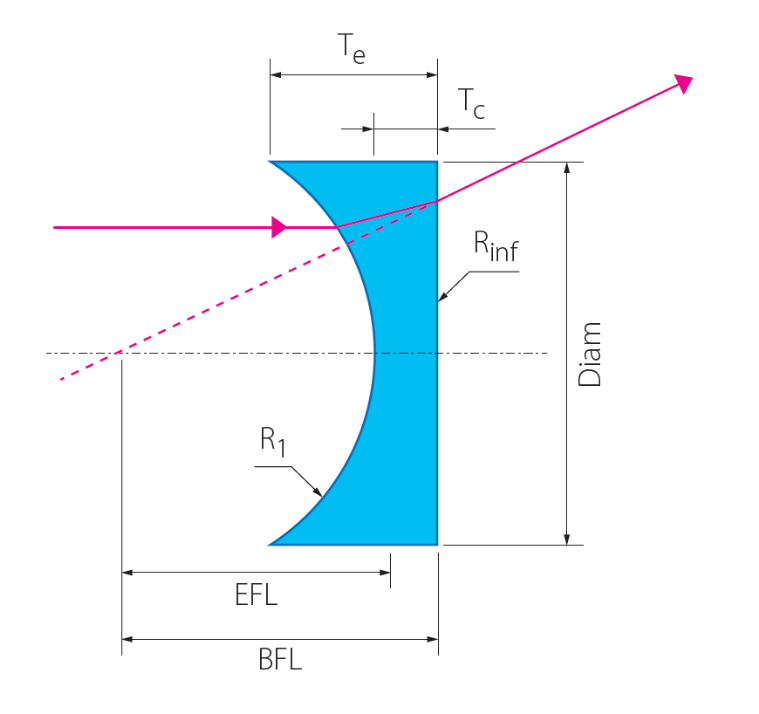

Lente plano côncava (lente côncava plana) é uma lente negativa (lente divergente), que consiste em uma superfície plana e uma superfície esférica côncava curvada para dentro, faz parte da lente esférica. sua principal característica é que a distância focal é negativa, fazendo com que a luz diverja.

A lente plano-convexa oposta é uma lente positiva (lente convergente). Um lado é plano, enquanto o outro lado é uma superfície esférica convexa, também faz parte da lente esférica. sua principal característica é que a distância focal é positiva e converge os raios de luz em sistemas ópticos.

Lente bicôncava (lente dupla côncava) é uma lente negativa (lente divergente) com ambos os lados côncavos, comumente usada em caminhos ópticos simétricos ou cenários onde um ângulo de divergência maior é necessário.

Comparação de lentes Plano convexas e lentes Plano côncavas

Dimension	Plano convex (flat convex)	plano concave( flat concave)
Shape	Middle thick, edge thin	Middle thin, edges thick
Focal Length	Postive f>0	Negative value f<0
Light path	converging parallel light	Divergent parallel light
Real object imaging	can form real images or virtual images	only upright and reduced virtual images
Aberration control	the spherical aberration is relatively small	Mainly introduce negatie ball difference

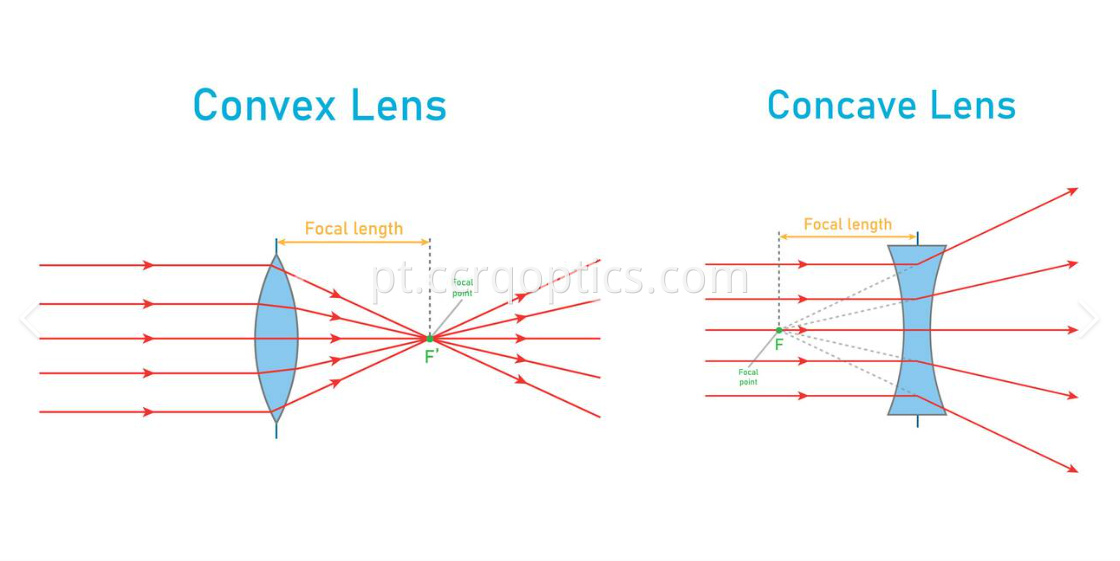

Diferença entre caminho óptico e imagem

Lente plano convexa (convergente)

Caminho óptico: incidente de luz paralelo, os raios de luz se curvam em direção ao eixo óptico e convergem para o foco real

Imagem: usada para projeção e lupa

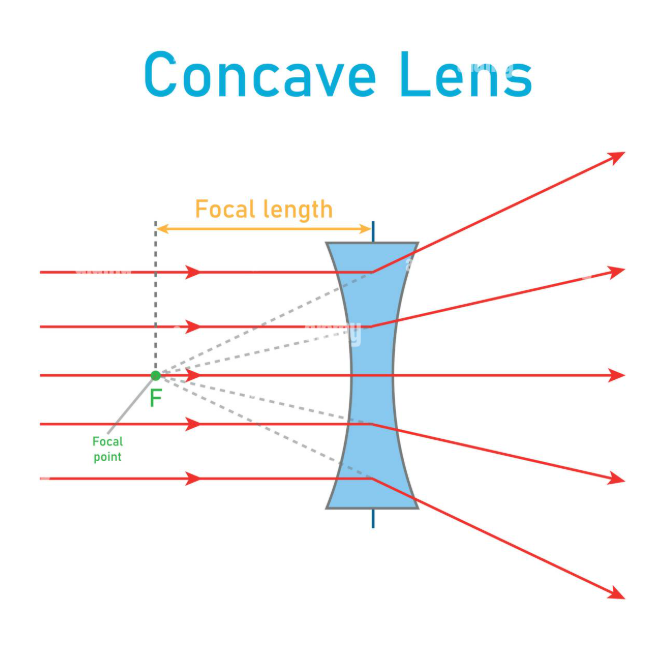

Lente plano côncava (divergente)

caminho óptico: a luz paralela é incidente, os raios de luz se desviam do eixo óptico e se curvam, as linhas de extensão reversa se cruzam no foco virtual

Imagem: não é uma imagem real de um objeto, é uma imagem virtual vertical e ampliada

Lente plano côncava VS Lente bicôncava

Dimension	Plano conave lens( flat concave )	bi concave lens ( double concave)
Structure	one side is flat, while the other side is concave	both sides are concave
Symmetry	Asymmetry	Symmetrical stucture
Minimum aberration condition	concave surface faces the beam with a large divergence degree	image conjugation(image positions can be interchanged)
Divergent thinking ability	relatively weak	stronger( with greater cuvature at the same focal length) strong
Typical application	beam boradening, focal extension, simple divergence	divergence, symmetrical optical path,aberration compensation

A CCRQ Optics oferece vários componentes ópticos, que incluem lentes esféricas, lentes asféricas, lentes cilíndricas, lentes esféricas, etc., revestimento AR, BBAR de espectros ultravioleta (UV), visível ou infravermelho (IR).

Especificações

Substrate	K9, fused silica, caf2, sapphire, znse,silicon optical glass
Size	Custom Made( 5-400mm)
Shape	plano convex, plano concave, bi convex, bi concave, meniscus( concave convex lens), achromatic,aspheric lens etc
Focal Length	+/-1%
S/D	40/20
Surface Accuracy	λ/4
Centration	<3'
CA	>90%
Bevel	0.2*45degree
Coating	AR,BBAR or uncoated
