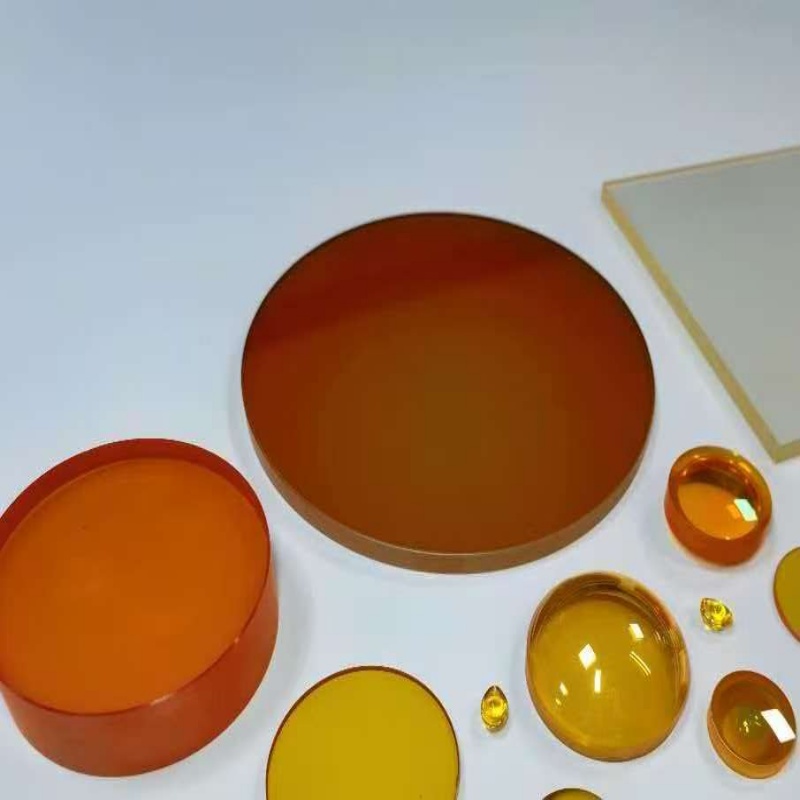

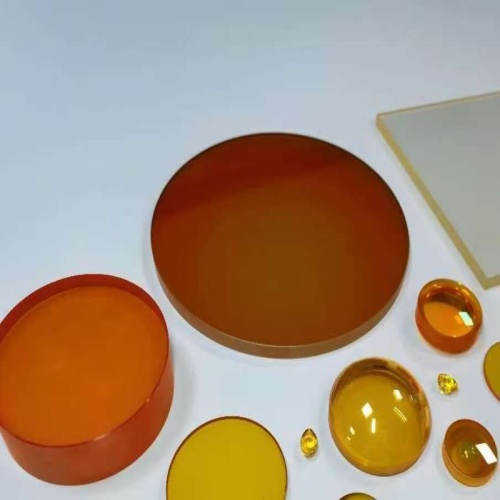

Lente Znse de alta precisão para foco a laser

Lente Znse de alta precisão para foco a laser

Name: lente znse para sistema LWIR
Uploaded: 2026-04-21T05:17:12+08:00
Description: A lente de foco do laser é um componente óptico crítico que molda e direciona o feixe de laser para fornecimento

$28-88 /Piece/Pieces

Tipo de pagamento:	T/T
Incoterm:	FOB
Quantidade de pedido mínimo:	10 Piece/Pieces
transporte:	Air,Express
porta:	beijing,shenzhen,guangzhou

Contato Agora

Descrição do produto

Atributos do produto

Embalagem & Entrega

Descrição do produto

Atributos do produto

Modelo: ZW-CCRQ

Embalagem & Entrega

Unidades de venda	:	Piece/Pieces
Tipo de pacote	:	envolto em bolha na caixa, sem danos ao produto
Exemplo de imagem	:

The file is encrypted. Please fill in the following information to continue accessing it

lente znse para sistema LWIR



Descrição do produto

A lente de foco do laser é um componente óptico crítico que molda e direciona o feixe de laser para fornecimento preciso de energia em aplicações industriais, médicas e criativas.

A lente de foco do laser CO2 é adequada para corte e gravação e responsável por concentrar a luz infravermelha de comprimento de onda de 10,6um em um ponto de luz de alta densidade de energia. A seleção depende principalmente de três parâmetros principais, material, distância focal e abertura

O laser de co2 não pode passar através do vidro oridnário, portanto, os materiais infravermelhos devem ser escolhidos como material Znse

A lente Znse Meniscus ou lente plano convexa Znse tem uma transmitância de mais de 99% no comprimento de onda de 106.um e também pode transmitir luz visível (o que é conveniente para o posicionamento da luz vermelha), tornando-a adequada para a maioria dos cenários de corte/gravação.

Lente GaAs: Alta dureza, resistente a respingos, mas opaca (não transparente à luz visível), usada principalmente em ambientes agressivos

1. A distância focal determina o tamanho da luz e a profundidade de campo

A distância focal é o fator chave no processo de seleção, pois determina o tamanho do ponto de luz e a profundidade de campo (a faixa de profundidade de corte

*Distância focal curta:(25-50mm): o ponto de luz é pequeno e a energia é concentrada, adequada para marcação precisa e corte de placas finas, no entanto, a profundidade do campo é curta e é necessária uma precisão extremamente alta no nivelamento do material

*Distância focal média:(63-100mm): Opção de uso geral, equilibrando a qualidade do ponto de luz e uma certa profundidade de campo. adequado para gravação em acrílico, placa de madeira e corte de espessura média

* Longa distância focal: (125-129 mm): o ponto de luz é um pouco maior, mas a profundidade de campo é longa, o que é adequado para corte de chapas grossas (como 20 mm + acrílico), garantindo qualidade consistente na parte superior e inferior do corte

2. Tamanho: combine com o poder

o tamanho da abertura deve ser maior que o diâmetro do feixe de luz incidente para evitar danos à moldura

baixa potência (<100w) geralmente escolhe 18-20mm de diâmetro

Alta potência (>200w), requer Dia25mm ou maior para dispersar a carga de calor

Lente convexa Znse Plano VS Lente meniscal Znse

De acordo com o formato, existem dois tipos, uma é a lente Znse plano convexa, a outra é a lente Znse Meniscus, ambas são os tipos mais comuns em sistemas de laser de CO2, embora seu material seja o mesmo, mas as estruturas ópticas, o desempenho do foco e os cenários de aplicação são muito diferentes.

Dimension	Znse Plano convex lens (PCX)	Znse curved lens( Meniscus)
Structural characteristics	one side is flat, while the other is convex( like a flat-bottomed magnifying glass)	one side is concave, while the other is convex( like a crescent moon)
Focus Principle	One sided refraction, simple and crude	double refraction, capable of correcting spherical aberration
Spot quality	the edge aberration is significant, and light spot is slightly spread out	the light spot is rounder and the engergy is more concentrated
Installation direction	the convex surface must face the incident light	the concave surface faces the incident light( otherwise it would become divergent)
Cost	low（easy to manufacture)	High( High processing difficulty)

Sugestões de seleção baseadas em cenários

Znse Flat convex( pcx) de preferência mais barato ou com longa distância focal

Cenários de aplicação: corte de chapa grossa com distância focal longa (>100mm), baixo consumo de energia (<100w)

Vantagem: estrutura simples, não sujeita a instalação incorreta e preço baixo.

Desvantagem: os pontos de luz nas bordas têm qualidade um pouco inferior e não são adequados para processamento extremamente preciso e detalhado

Lente Znse Meniscus para precisão ou alta potência

Cenários aplicáveis: Corte de alta potência (>500w), marcação precisa, sistema de galvanômetro de varredura de alta velocidade

Vantagens: Minimiza a aberração esférica, possui densidade de energia focal extremamente alta e resulta em uma superfície de corte mais suave

Desvantagens: o preço é alto e é muito propenso a ser instalado incorretamente (a instalação incorreta fará com que a viga se espalhe e danifique o equipamento)

Restrições de uso

Não instale incorretamente:Inverter a lente parabólica é um erro fatal

Lembre-se da regra: a superfície plana convexa deve estar voltada para a fonte de luz, enquanto as superfícies curvas e côncavas devem estar voltadas para a fonte de luz.

Especificações

Substrate	PVD Znse and CVD Znse as choice
Shape	Plano convex or Meniscus
Diameter	12mm 15mm 18mm 20mm 25mm, 38.1mm optional
Focal length	38.1mm, 50.8mm, 63.5mm, 76.2mm, 101.6mm ,127mm optional
Thickness	2mm, 2.4mm, 2.6mm, 3mm
Transmission	>99.5% at 10.6um
Power	100w-500w as choice
CA	>90%
S/D	20/10
Coating	both surfaces solided AR coating

Nossa empresa é especializada em processamento, produção e vendas de componentes ópticos de precisão, nos especializamos em componentes ópticos, incluindo janelas de safira, lentes esféricas, espelhos ópticos, janelas ópticas, prismas ópticos, filtros e lasers.

Temos uma equipe qualificada de engenheiros ópticos com experiência no processamento de componentes ópticos há mais de 10 anos e temos uma linha de produção completa de corte, fresamento, retificação, polimento, revestimento, tinta spray e montagem.

A qualidade superior do produto e nosso melhor serviço nos permitem cooperar com cada vez mais clientes no mercado interno e externo.

Nossas categorias de produtos estão listadas a seguir.

1. Óptica a laser, como lente de foco a laser, espelho a laser aplicável a máquinas de corte e gravação a laser, etc.

2. Óptica infravermelha, como janela safira, janela CaF2, janela BaF2, janela MgF2, janela ZnS, janela Znse, janela de silício, IRG205, IRG206, IRG207 ect

3. Componentes de vidro óptico, como lente esférica, gibão de lentes acromáticas, lente esférica, lente colimadora, prisma de cubo de canto, lente óptica, prisma de ângulo reto, prisma ATR ect

4. Espelhos ópticos, espelho dielétrico, espelho esférico côncavo ou convexo, revestimento de espelhos parabólicos fora do eixo, incluindo prata, ouro, alumínio, cobre, níquel, etc.

Além disso, também nos especializamos na fabricação de prismas de grande porte, como prisma periscópio, divisor de feixe (cubo, placa).

Temos máquinas de revestimento avançadas e equipamentos relacionados, como dispositivos de limpeza ultrassônica. nossa equipe técnica é capaz de realizar vários tipos de processos de revestimento para atender diferentes demandas, incluindo revestimento AR, revestimento HR, revestimento de passagem longa, revestimento de passagem curta, revestimento de passagem de banda, revestimento anti-laser, revestimento à prova d'água, revestimento de metal e revestimento condutor

A fim de garantir o mais alto padrão de qualidade dos componentes ópticos, nossa empresa está equipada com equipamentos de teste avançados, como perfilômetro óptico tridimensional ZYGO, interferômetro a laser, espectrofotômetro UV-3600 e máquinas de medição de vídeo.

O objetivo de sobrevivência de nossa empresa é o princípio baseado na honestidade, atenção à qualidade, busca pela excelência, compartilhamento de valor, estamos dispostos a nos tornar seus melhores fornecedores de componentes ópticos na China.
