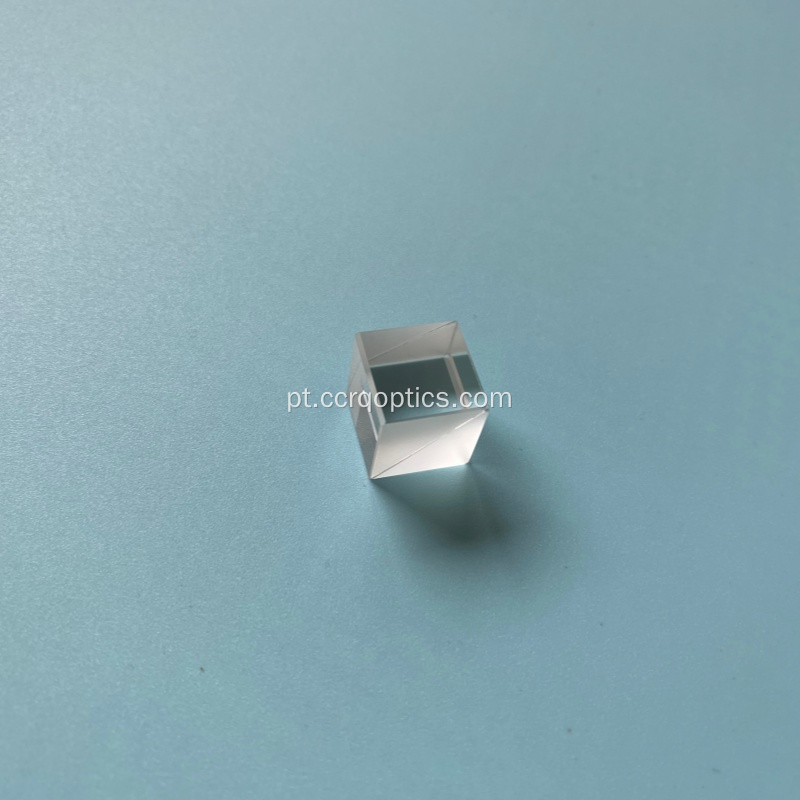

Prisma de cubo divisor de feixe de polarização PBS

Os prismas ópticos polarizadores são normalmente compostos por dois ou mais cristais com propriedades ópticas específicas, que permitem diferentes refrações ou reflexões da luz dependendo da direção de polarização.

Cubo PBS composto pela ligação de dois prismas de ângulo reto de 45 graus, superfícies inclinadas revestidas com filme de divisão de feixe polarizador e superfícies de ângulo reto fazem revestimento AR para reduzir a perda de reflexão. seu princípio de funcionamento é baseado na separação dos estados de polarização da luz polarizada linearmente, luz incidente A luz polarizada S (polarizada perpendicularmente) foi refletida, enquanto a luz polarizada P (polarizada paralelamente é a transmitância para obter a divisão do feixe na direção de 90 graus

O divisor de feixe de polarização pbs escolhe principalmente vidro óptico H-K9L, ZF etc. com substrato, tolerância de dimensão +/- 0,1 mm, Tp> 90% com banda larga ou Tp> 95% em comprimento de onda único. Rs>99,5%, dependendo do cenário de aplicação, os divisores de feixe de polarização e o espelho de revestimento divisor de feixe estão disponíveis em várias especificações em relação à faixa de comprimento de onda, capacidade de transferência de energia e taxa de extinção.

Especificações principais como segue:

Comprimento de onda de trabalho cobrindo amplamente, geralmente comprimento de onda incluindo 420-680nm, 650-950nm, 900-1300nm, 1200-1600nm etc.

Proporção de extinção: 500:1 ou 1000:1

Limite danificado pelo laser: 0,3-2J / cm2 (padrão), alta potência do laser 10-20J / cm2 @ 1064nm, janela de sílica fundida é outro componente óptico muito importante mais usado em campo de alta potência do laser, causa de transmissão de banda larga de 185nm a 3500nm cobrindo UV para IR, baixa expansão e resistência a altas temperaturas (> 1000 ℃), resistente à corrosão ácida e alcalina.

Geralmente tamanho de PBS: 5 mm a 100 mm como escolha

Principalmente aplicação: Devido à alta taxa de extinção, reflexão de baixa perda e boa estabilidade, faça com que o divisor de feixe pbs ou a placa divisora ​​de feixe desempenhem um papel muito importante em campos de alta tecnologia

1. Medição óptica e sistema laser

2. Sistemas de exibição e imagem

3. Comunicação e tecnologia quântica

CCRQ pode personalizar diferentes lentes ópticas de acordo com os requisitos combinados com lentes esféricas, lentes asféricas, lentes cilíndricas, lentes colimadoras, prismas ópticos e espelhos ópticos, etc., para alcançar várias funções, como foco, convergência, divergência e transmissão de luz.

Existem vários revestimentos opcionais, como AR, BBAR, HR, divisor de feixe e revestimento dielétrico, etc., transmitância de comprimento de onda específica superior a 98%, adequado para comprimento de onda UV, VIS e infravermelho

ATENÇÃO: deve ser mencionado, janelas de safira e lentes esféricas temos vários tamanhos para testes de amostras, claro, customizados também disponíveis, deixe-me saber seu desenho, estamos aguardando seu contato e oferecemos em até 24 horas!
