prismas ópticos são usados para redirecionar a luz em um anjo designado. Eles podem ser usados de várias maneiras para desvio de feixe ou como substratos para divisores de feixe
quando um feixe entra normal a uma das pernas do prisma ele chega à face da hipotenusa com uma incidência maior que o ângulo crítico. De acordo com a característica do prisma, ele pode dividir os seguintes 4 tipos.

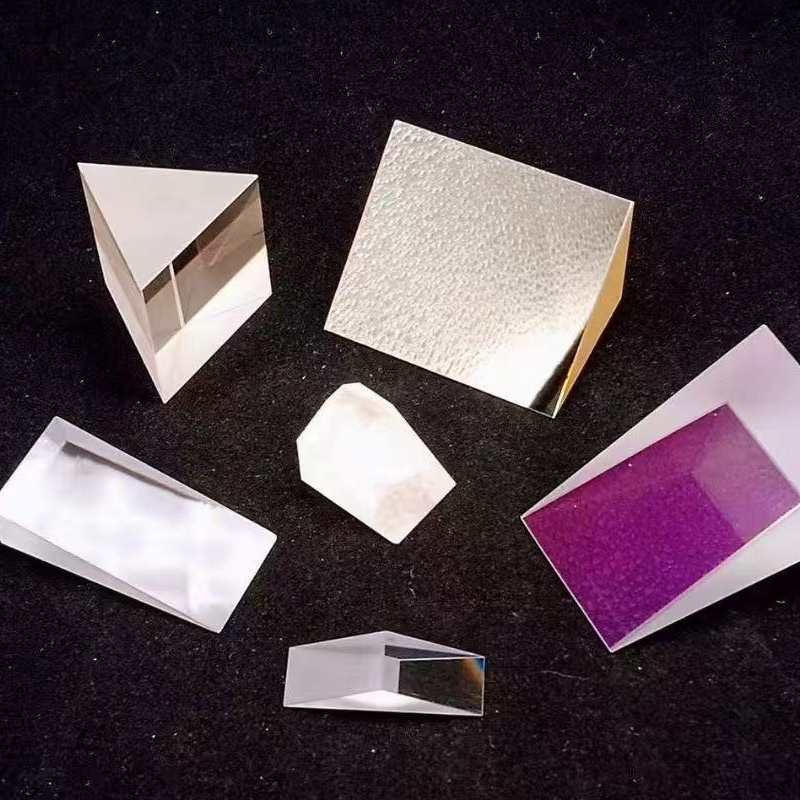

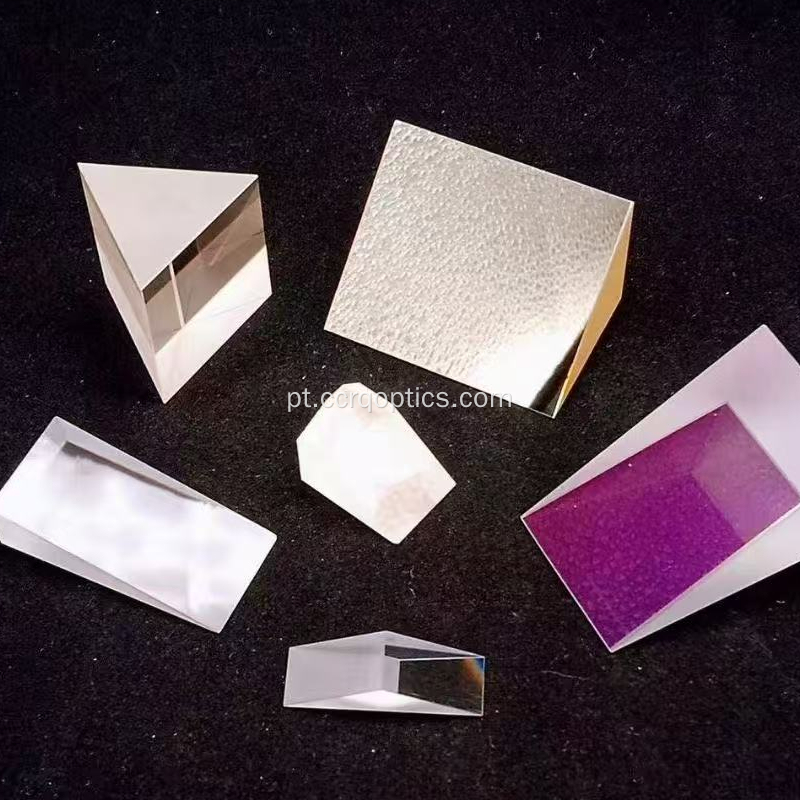

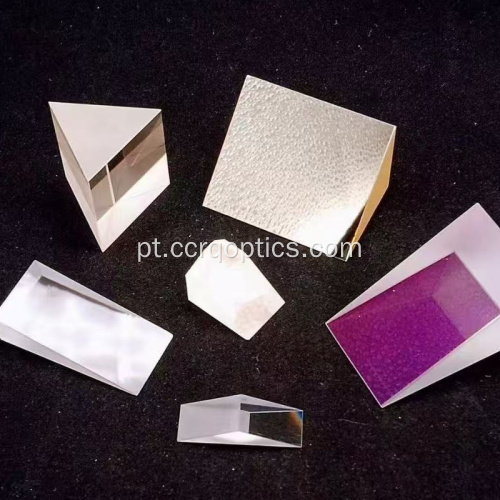

1. Prisma de ângulo reto, prisma de flexão de ângulo reto
Refletores de 90°
TIR ou revestimento de alumínio protegido
É totalmente refletido internamente na hipotenusa e emerge normal à face da outra perna
Se o feixe entrar normal à face da hipotenusa ele sofre duas reflexões internas totais nas faces das pernas e emerge na direção oposta (deflexão de 180°)
Muitos revestimentos diferentes aplicados a esses prismas, alguns tipos comuns são revestimento anti-reflexo em duas pernas, alumínio protegido revestido na hipotenusa por tinta de vedação preta para garantir
Esses prims são adequados para linhas de atraso óptico e para uso de alta potência
2. Prisma dobrável em ângulo reto
Refletores de 180°
Alumínio nas pernas e AR na hipotenusa
3.Prisma Dispersante
Prisma de Brewster
Littrow Prims
Prismas Dispersantes são usados para separar o comprimento de onda da luz.
Eles comumente usados para ajustar a saída de um laser, separam linhas espectrais próximas para selecionar um único comprimento de onda da fonte multiespectral.
4. Prims desviantes
Pomba prims
Cubos de Canto
Prims desviantes são usados para causar uma deflexão em um feixe de entrada
Os Prismas Dove criam uma inversão de imagem em uma entrada de feixe paralela à base
Cubos de canto criam um desvio constante de 180°independentemente do ângulo de entrada e são usados para fins de alinhamento
Requisito de processamento
| Size |
2-200mm |
| Shape |
right angle prism,dove prism,wedged prism,pentagonal prism,TIR prism,rhombohedral prism or customized |
| Substrate |
all kinds of high quality and environment-protection optical glass such as k9, fused silica,sapphire,single crystal silicon,CaF2,Znse |
| Surface Quality |
40/20 |
| Surface Accuracy |
lambda/4 |
| Angle Tolerance |
<5' |
| Clear Aperture |
>90% |
| Diameter Tolerance |
+0/-0.1mm |
| Thickness Tolerance |
+/-0.1mm |
| Coating |
AR, BBAR, Reflective coating, Dielectric coating,Beam splitter coating,waterproof film, ITO |
