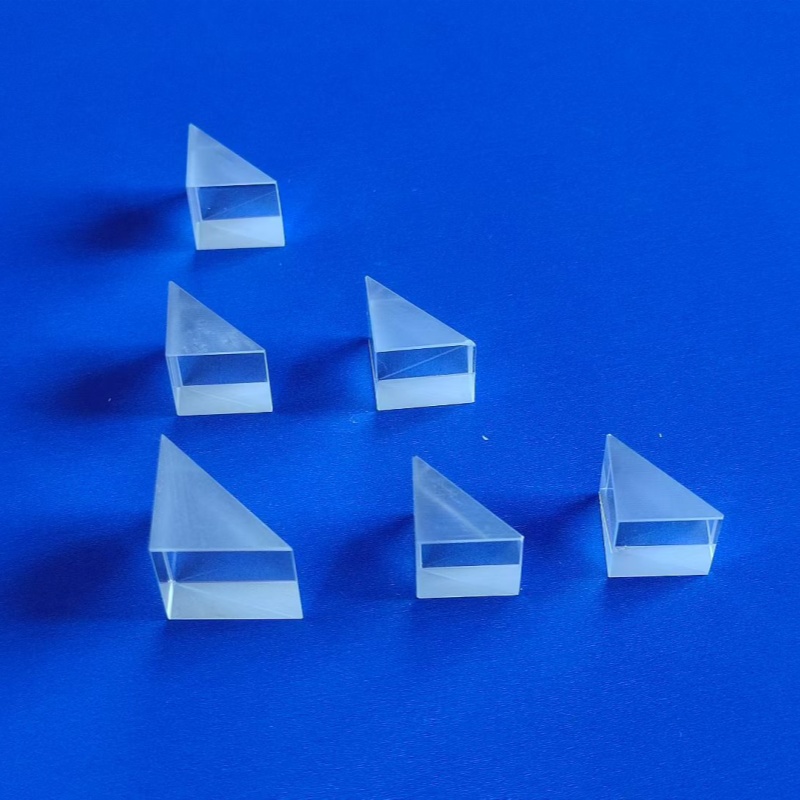

Prisma de ângulo reto de vidro óptico K9/sílica fundida

Prisma de ângulo reto de vidro óptico K9/sílica fundida

$18-88 /Piece/Pieces

Tipo de pagamento:	T/T
Incoterm:	FOB
Quantidade de pedido mínimo:	10 Piece/Pieces
transporte:	Air,Express
porta:	beijing,guangzhou,shenzhen

Contato Agora

Descrição do produto

Atributos do produto

Embalagem & Entrega

Descrição do produto

Atributos do produto

Modelo: RAP-CCRQ

Embalagem & Entrega

Unidades de venda	:	Piece/Pieces
Tipo de pacote	:	embrulhado por bolha na caixa e evitar danos
Exemplo de imagem	:

The file is encrypted. Please fill in the following information to continue accessing it

prisma de safira



Descrição do produto

Prisma de ângulo reto (também conhecido como refletor de ângulo reto), é um dispositivo para curvas de ângulo reto no caminho óptico. Ele utiliza reflexão interna total (TIR) para obter rotação de 90 graus ou reflexão de 180 graus do feixe de luz e é mais estável e fácil de ajustar em comparação com espelhos refletores comuns.

Princípio de funcionamento e modo de caminho óptico

* 90 graus (mais comumente usado) : A luz entra perpendicularmente a partir de uma superfície em ângulo reto, sofre reflexão interna total na superfície inclinada e depois sai da outra superfície em ângulo reto. esta é uma solução compacta como alternativa a um refletor

* Retrorrefletor de 180 graus : A luz entra em uma superfície inclinada, sofre duas reflexões e depois retorna ao longo do caminho original. É usado em interferômetros e outras medições de precisão.

*Inversão de imagem:no sistema de imagem, também pode inverter ou girar a imagem (como em um periscópio)

Parâmetros de seleção chave

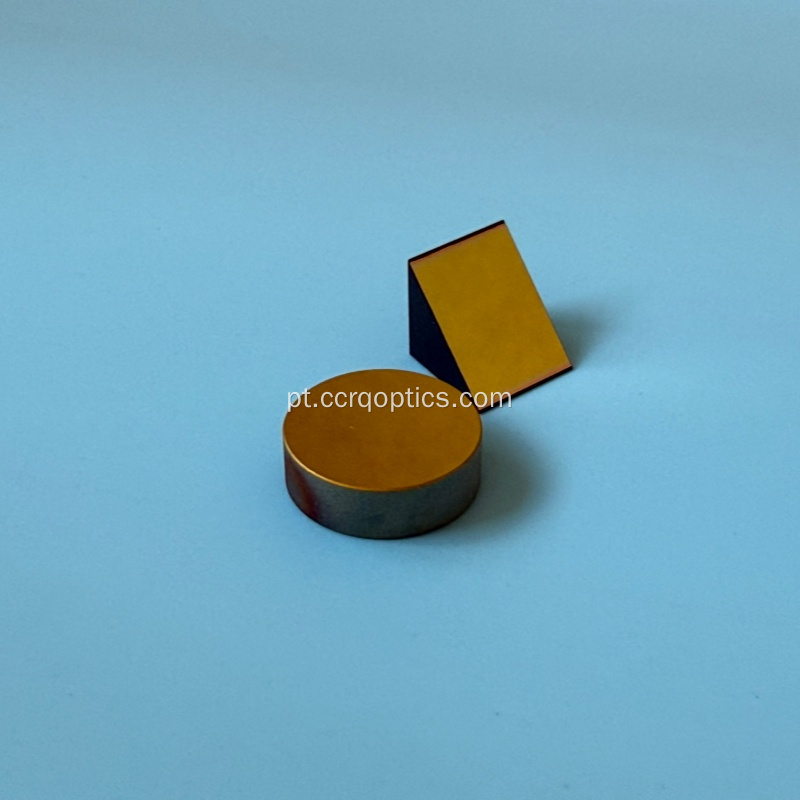

Combinação de materiais: o prisma de ângulo reto também possui um prisma de ângulo reto Znse , projetado especificamente para a direção do caminho da luz infravermelha de lasers de CO2 (10,6um)

materiais comuns também incluem

N-BK7/K9: comprimento de onda da luz visível (microscópio, telescópio)

Sílica fundida: adequada para laser ultravioleta ou de alta potência com alto limite de dano

Opção revestida ou não revestida

* refletor de interface transparente (TIR) : usado no ar, com a borda inclinada contando com reflexão total, a eficiência é de quase 100%

* Revestimento reflexivo : Se o caminho óptico estiver submerso em um líquido ou o ângulo de incidência for menor que o ângulo crítico, o lado inclinado deve ser revestido com filmes de alumínio/prata/ouro

*Revestimento anti-reflexo (AR): Um revestimento de superfície óptica que é aplicado para permitir a passagem da luz enquanto minimiza as perdas de reflexão de Fresnel

*Indicadores de precisão: para aplicações de alta precisão, deve-se prestar atenção à tolerância do ângulo de 90 graus (segundo nível do arco) e ao formato da superfície (λ/8)

Cenários típicos de aplicação

*dobragem do caminho óptico: na cabeça de processamento a laser e na parte interna da impressora, o longo caminho óptico é dobrado em um pequeno espaço.

*sistema de imagem: binocular, telescópios, microscópios com inversão e imagem positiva

*Medição precisa: refletores de referência em autocolimadores e interferômetros

Especificações

Substrate	K9, fused silica, CaF2, Sapphrie , Znse optical glass
Size	5-400mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3'（ 90° or 45°）
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45°
Coating	uncoated, AR,HR,Beamsplitter etc
CA	>90%

Nossa empresa é especializada em processamento, produção e vendas de componentes ópticos de precisão, nos especializamos em componentes ópticos, incluindo janelas de safira, lentes esféricas, espelhos ópticos, janelas ópticas, prismas ópticos, filtros e lasers.

Temos uma equipe qualificada de engenheiros ópticos com experiência no processamento de componentes ópticos há mais de 10 anos e temos uma linha de produção completa de corte, fresamento, retificação, polimento, revestimento, tinta spray e montagem.

A qualidade superior do produto e o nosso melhor serviço permitem-nos cooperar com cada vez mais clientes no mercado interno e externo.

Nossas categorias de produtos estão listadas a seguir.

1. Óptica a laser, como lente de foco a laser, espelho a laser aplicável a máquinas de corte e gravação a laser, etc.

2. Óptica infravermelha, como janela safira, janela CaF2, janela BaF2, janela MgF2, janela ZnS, janela Znse, janela de silício, IRG205, IRG206, IRG207 ect

3. Componentes de vidro óptico, como lente esférica, gibão de lentes acromáticas, lente esférica, lente colimadora, prisma de cubo de canto, lente óptica, prisma de ângulo reto, prisma ATR ect

4. Espelhos ópticos, espelho dielétrico, espelho esférico côncavo ou convexo, revestimento de espelhos parabólicos fora do eixo, incluindo prata, ouro, alumínio, cobre, níquel, etc.

Além disso, também nos especializamos na fabricação de prismas de grande porte, como prisma periscópio, divisor de feixe (cubo, placa).

Temos máquinas de revestimento avançadas e equipamentos relacionados, como dispositivos de limpeza ultrassônica. nossa equipe técnica é capaz de realizar vários tipos de processos de revestimento para atender diferentes demandas, incluindo revestimento AR, revestimento HR, revestimento de passagem longa, revestimento de passagem curta, revestimento de passagem de banda, revestimento anti-laser, revestimento à prova d'água, revestimento de metal e revestimento condutor

A fim de garantir o mais alto padrão de qualidade dos componentes ópticos, nossa empresa está equipada com equipamentos de teste avançados, como perfilômetro óptico tridimensional ZYGO, interferômetro a laser, espectrofotômetro UV-3600 e máquinas de medição de vídeo.

O objetivo de sobrevivência de nossa empresa é o princípio baseado na honestidade, atenção à qualidade, busca pela excelência, compartilhamento de valor, estamos dispostos a nos tornar seus melhores fornecedores de componentes ópticos na China.
