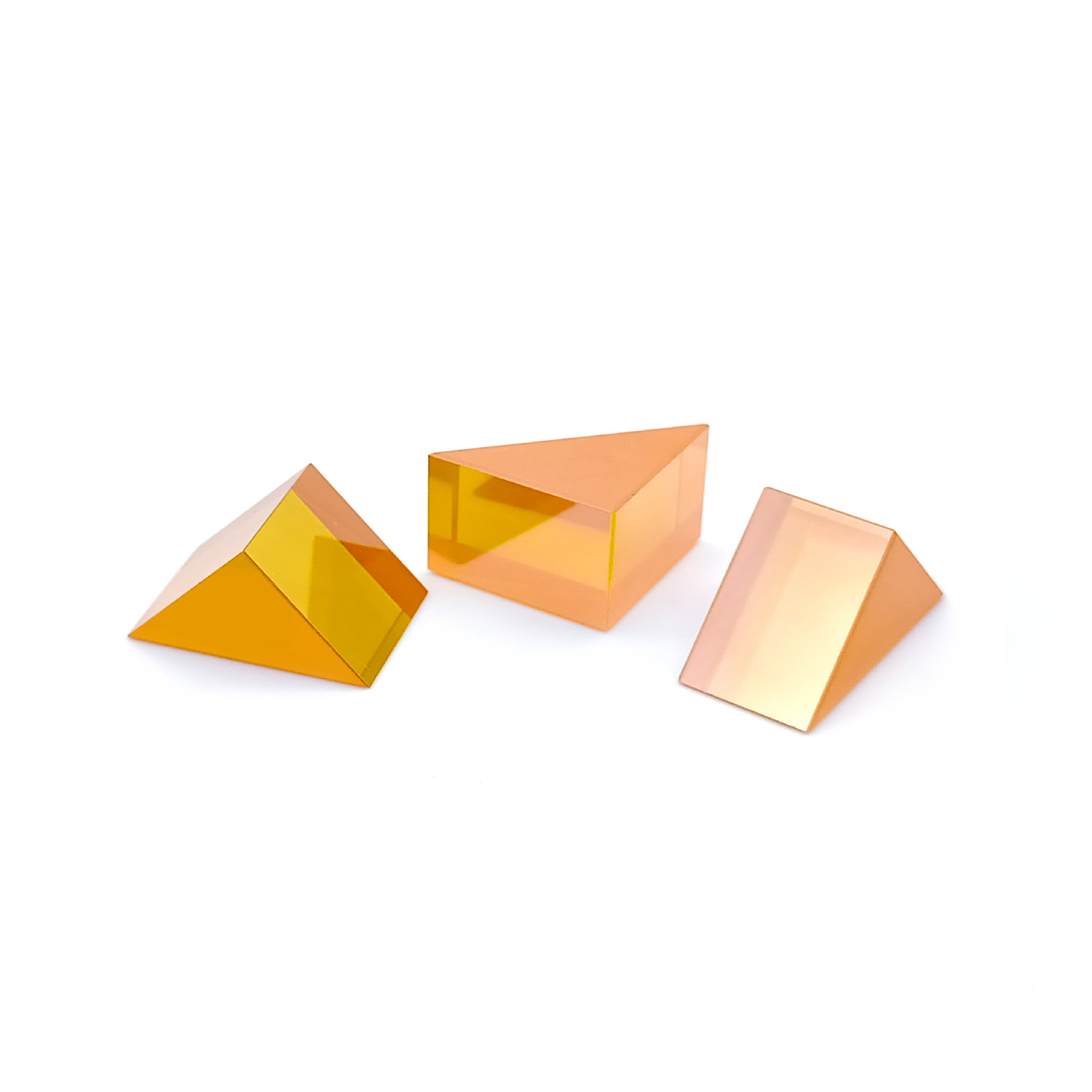

Prisma de ângulo reto personalizado

$18-88 /Piece/Pieces

Tipo de pagamento:	T/T
Incoterm:	FOB
Quantidade de pedido mínimo:	10 Piece/Pieces
transporte:	Air,Express
porta:	beijing,guangzhou,shenzhen

Contato Agora

Descrição do produto

Atributos do produto

Embalagem & Entrega

Descrição do produto

Atributos do produto

Modelo: RAP-CCRQ

Embalagem & Entrega

Unidades de venda	:	Piece/Pieces
Tipo de pacote	:	envolvido por bolha na caixa para evitar danos
Exemplo de imagem	:

The file is encrypted. Please fill in the following information to continue accessing it

prisma de safira



Descrição do produto

Um prisma de ângulo reto é um componente óptico com formato de seção transversal de um triângulo retângulo isósceles (45°-45°-90°). Sua principal função é alterar com eficiência a direção do caminho da luz por meio da reflexão interna total (TIR), e é frequentemente usado como uma alternativa aos refletores planares.

Modo de caminho óptico central

Dependendo da direção da luz incidente, pode atingir dois tipos principais de refração.

* Giro de 90° (mais comumente usado na vida diária

Quando a luz incide perpendicularmente em uma superfície em ângulo reto, ela sofre reflexão total na superfície inclinada e então sai perpendicularmente da outra superfície em ângulo reto. Este é o princípio fundamental subjacente ao dobramento de caminhos ópticos em periscópios e microscópios

* A luz retrorrefletora de 180° entra na superfície inclinada perpendicularmente. ele reflete uma vez em cada uma das duas superfícies em ângulo reto e finalmente retorna paralelo à direção do incidente. Este retorno ao longo da característica do caminho original é frequentemente usado em sistemas de medição de distância ou alinhamento.

Prisma de ângulo reto VS espelho plano

Comparados aos espelhos planos revestidos, os prismas de ângulo reto têm vantagens exclusivas em aplicações de engenharia:

*Alta eficiência de reflexão: Utilizando reflexão física total, quase não há perda de energia, o que é superior à taxa de reflexão dos revestimentos metálicos.

*Forte estabilidade: com planos de referência de 45° e 90°, a instalação mecânica é mais segura e tem boa resistência sísmica

*Boa durabilidade: a superfície reflexiva fica dentro do vidro, que é menos propensa à absorção de umidade e arranhões de oxidação

Cenários típicos de aplicação

*Dobramento do caminho óptico: encurtando as dimensões longitudinais de equipamentos em telescópios e microscópios

*Rotação da imagem: altere a orientação da imagem (de cabeça para baixo/viragem esquerda-direita)

*Sistema laser: Guia o feixe de laser para girar 90° ou atua como refletor

*Instrumentos de medição: Instrumento de nivelamento, instrumento de medição de distância com alvos reflexivos

Seleção e materiais

Materiais comuns vidro k9 / N-bk7 adequado para 350-2000nm ou sílica fundida / safira (para aplicação ultravioleta / ultravioleta profunda, laser infravermelho de CO2 de 10,6um escolherá Znse

Sugestão de revestimento: se o ângulo de incidência da luz for menor que o ângulo crítico de reflexão total de 42°, é necessário fazer um revestimento HR (como revestimento de alumínio) na superfície inclinada para garantir a refletividade

Especificações

Substrate	K9, N-SF11,Fused silica,Sapphire, CaF2,Znse optical glass
Size	5-300mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3' (45° or 90°)
CA	>90%
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45degree
Coating	AR, HR, Beamsplitter as choice

Nossa empresa é especializada em processamento, produção e vendas de componentes ópticos de precisão, nos especializamos em componentes ópticos, incluindo janelas de safira, lentes esféricas, espelhos ópticos, janelas ópticas, prismas ópticos, filtros e lasers.

Temos uma equipe qualificada de engenheiros ópticos com experiência no processamento de componentes ópticos há mais de 10 anos e temos uma linha de produção completa de corte, fresamento, retificação, polimento, revestimento, tinta spray e montagem.

A qualidade superior do produto e nosso melhor serviço nos permitem cooperar com cada vez mais clientes no mercado interno e externo.

Nossas categorias de produtos estão listadas a seguir.

1. Óptica a laser, como lente de foco a laser, espelho a laser aplicável a máquinas de corte e gravação a laser, etc.

2. Óptica infravermelha, como janela safira, janela CaF2, janela BaF2, janela MgF2, janela ZnS, janela Znse, janela de silício, IRG205, IRG206, IRG207 ect

3. Componentes de vidro óptico, como lente esférica, gibão de lentes acromáticas, lente esférica, lente colimadora, prisma de cubo de canto, lente óptica, prisma de ângulo reto, prisma ATR ect

4. Espelhos ópticos, espelho dielétrico, espelho esférico côncavo ou convexo, revestimento de espelhos parabólicos fora do eixo, incluindo prata, ouro, alumínio, cobre, níquel, etc.

Além disso, também nos especializamos na fabricação de prismas de grande porte, como prisma periscópio, divisor de feixe (cubo, placa).

Temos máquinas de revestimento avançadas e equipamentos relacionados, como dispositivos de limpeza ultrassônica. nossa equipe técnica é capaz de realizar vários tipos de processos de revestimento para atender diferentes demandas, incluindo revestimento AR, revestimento HR, revestimento de passagem longa, revestimento de passagem curta, revestimento de passagem de banda, revestimento anti-laser, revestimento à prova d'água, revestimento de metal e revestimento condutor

A fim de garantir o mais alto padrão de qualidade dos componentes ópticos, nossa empresa está equipada com equipamentos de teste avançados, como perfilômetro óptico tridimensional ZYGO, interferômetro a laser, espectrofotômetro UV-3600 e máquinas de medição de vídeo.

O objetivo de sobrevivência de nossa empresa é o princípio baseado na honestidade, atenção à qualidade, busca pela excelência, compartilhamento de valor, estamos dispostos a nos tornar seus melhores fornecedores de componentes ópticos na China.
