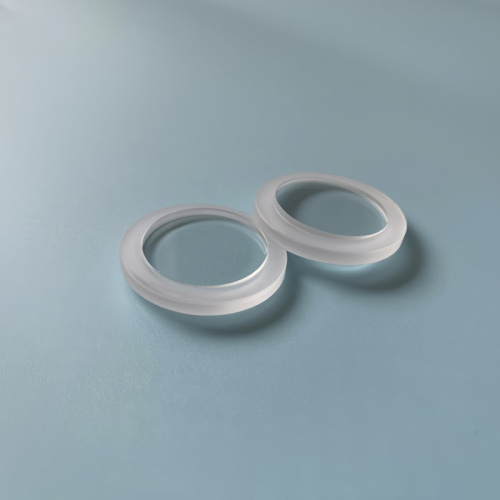

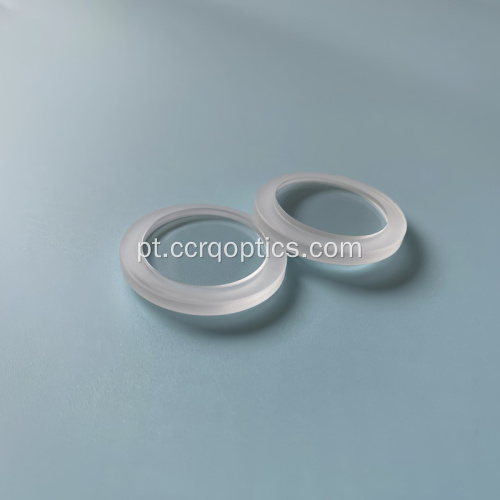

prisma de cunha de janela de safira

Name: janela angular em cunha de duas superfícies
Uploaded: 2026-04-07T08:03:05+08:00
Description: Cunha de janela personalizada e cunhas ópticas e prismas de cunha fina usados em diversas aplicações. Janelas

$28-88 /Piece/Pieces

Tipo de pagamento:	T/T
Incoterm:	FOB
Quantidade de pedido mínimo:	10 Piece/Pieces
transporte:	Air,Express
porta:	beijing,shanghai,guangzhou

Contato Agora

Descrição do produto

Atributos do produto

Embalagem & Entrega

Descrição do produto

Atributos do produto

Modelo: WP-CCRQ

Embalagem & Entrega

Unidades de venda	:	Piece/Pieces
Tipo de pacote	:	embrulhado por bolha na caixa para provar danos
Exemplo de imagem	:

The file is encrypted. Please fill in the following information to continue accessing it

janela angular em cunha de duas superfícies



Descrição do produto

Cunha de janela personalizada e cunhas ópticas e prismas de cunha fina usados em diversas aplicações. Janelas ópticas planas com cunha com ângulo de cunha são normalmente usadas em aplicações de laser para direcionamento e deslocamento do feixe ou para evitar reflexos retidos, mas também podem ser usadas em praticamente qualquer tipo de componente óptico para alterar a direção da luz.

As cunhas de janela óptica são janelas ópticas especiais. Os prismas de cunha são um prisma com um ângulo raso entre suas superfícies de entrada e saída. O ângulo das cunhas ópticas é geralmente de 3 graus ou menos. A refração nas superfícies faz com que o prisma desvie a luz em um ângulo fixo. Ao visualizar uma cena através de tal prisma, os objetos parecerão deslocados em uma quantidade que varia com a distância do prisma.

Prismas ópticos podem ser usados individualmente para desviar um feixe de laser em um ângulo definido, ou dois prismas em cunha podem ser usados juntos para aplicações de direcionamento de feixe. A capacidade de um prisma de cunha única de desviar o ângulo de um feixe incidente é medida em dioptrias com 1 dioptria desviando o feixe 1 cm a uma distância de trabalho de 1 m

As janelas em cunha usam o pequeno anjo em cunha para controlar o caminho da luz, principalmente para resolver problemas como segue

*Eliminando interferência: a luz refletida de ambos os lados do vidro paralelo comum interferirá entre si, o design do formato da borda permite que a luz refletida seja deslocada, evitando assim a interferência da fonte de luz (especialmente o laser)

*Ajuste fino do caminho óptico: quando a luz passa, ela sofrerá uma ligeira deflexão semelhante à de passar por um prisma extremamente fino, que é usado para operações precisas, como alinhamento de laser e direção de feixe

Cenários de aplicação comuns

*Sistema laser: como janela de saída do laser, protege os componentes internos e evita que a luz refletida retorne e danifique o laser.

*Instrumentos de pesquisa: utilizados em interferômetros e espectrômetros para ajustar o caminho óptico ou eliminar luz dispersa.

*Comunicação óptica: ajuste fino do ângulo do feixe em cenários como acoplamento de fibra

Parâmetros-chave de compra

Se você está procurando acessórios experimentais, preste atenção em:

*Material: os materiais comumente usados incluem quartzo fundido, safira (para luz ultravioleta/visível), vidro K9 (para luz visível) e fluoreto de cálcio (para infravermelho)

*Ângulo de cunha: geralmente varia de 1 a 30 minutos de arco (graus de arco), o ângulo de cunha menor, a deflexão menor

*Revestimento: de acordo com o comprimento de onda do laser, selecione o revestimento AR

Especificações

Substrate	K9, Sapphire, fused silica, CaF2 optical glass accordingly customers demand
Size	5-350mm
Thickness	1-10mm
Dimension tolerance	+/-0.1mm
Surface Flatness	lambda/4
Surface Quality	40/20
Bevel	0.2*45degree
CA	>90%
Parallelism	<3'
Coating	AR, BBAR as choice

Nossa empresa é especializada em processamento, produção e vendas de componentes ópticos de precisão, nos especializamos em componentes ópticos, incluindo janelas de safira, lentes esféricas, espelhos ópticos, janelas ópticas, prismas ópticos, filtros e lasers.

Temos uma equipe qualificada de engenheiros ópticos com experiência no processamento de componentes ópticos há mais de 10 anos e temos uma linha de produção completa de corte, fresamento, retificação, polimento, revestimento, tinta spray e montagem.

A qualidade superior do produto e o nosso melhor serviço permitem-nos cooperar com cada vez mais clientes no mercado interno e externo.

Nossas categorias de produtos estão listadas a seguir.

1. Óptica a laser, como lente de foco a laser, espelho a laser aplicável a máquinas de corte e gravação a laser, etc.

2. Óptica infravermelha, como janela safira, janela CaF2, janela BaF2, janela MgF2, janela ZnS, janela Znse, janela de silício, IRG205, IRG206, IRG207 ect

3. Componentes de vidro óptico, como lente esférica, gibão de lentes acromáticas, lente esférica, lente colimadora, prisma de cubo de canto, lente óptica, prisma de ângulo reto, prisma ATR ect

4. Espelhos ópticos, espelho dielétrico, espelho esférico côncavo ou convexo, revestimento de espelhos parabólicos fora do eixo, incluindo prata, ouro, alumínio, cobre, níquel, etc.

Além disso, também nos especializamos na fabricação de prismas de grande porte, como prisma periscópio, divisor de feixe (cubo, placa).

Temos máquinas de revestimento avançadas e equipamentos relacionados, como dispositivos de limpeza ultrassônica. nossa equipe técnica é capaz de realizar vários tipos de processos de revestimento para atender diferentes demandas, incluindo revestimento AR, revestimento HR, revestimento de passagem longa, revestimento de passagem curta, revestimento de passagem de banda, revestimento anti-laser, revestimento à prova d'água, revestimento de metal e revestimento condutor

A fim de garantir o mais alto padrão de qualidade dos componentes ópticos, nossa empresa está equipada com equipamentos de teste avançados, como perfilômetro óptico tridimensional ZYGO, interferômetro a laser, espectrofotômetro UV-3600 e máquinas de medição de vídeo.

O objetivo de sobrevivência de nossa empresa é o princípio baseado na honestidade, atenção à qualidade, busca pela excelência, compartilhamento de valor, estamos dispostos a nos tornar seus melhores fornecedores de componentes ópticos na China.
